2026年3月，OFC大会在美国召开，英伟达、谷歌、Meta、微软与博通、台积电等巨头齐聚一堂，将光互联技术推到了AI基础设施舞台的中央。然而，光通信、光模块、光芯片、CPO、LPO、硅光……一串“光”字辈名词也让不少人一头雾水。事实上，这些看似复杂的概念，本质上是光产业链上各司其职的不同环节。
一束光的使命：为什么AI离不开光通信
很多人以为AI大模型的比拼核心是GPU的算力，但真正决定算力天花板的，从来不是单颗芯片的计算能力，而是海量数据的高速传输能力。当数万颗芯片协同处理千亿参数时，基于铜缆的传统电信号在带宽、损耗与功耗上早已触碰天花板，成为算力释放的最大绊脚石。
光通信，就是用激光当信息载体、用光纤当传输通道的通信方式。它是所有带“光”字产业的总母体——光模块、光芯片、光器件，全都围绕它展开。在AI时代，光通信不是配角，而是算力的“高速公路”。
光纤：光的高速公路
光要实现高速、低损耗的传输，首先得有专属的稳定通道，光纤就是这条最基础的路。它用高纯度石英玻璃制成，利用光的全反射原理，让光信号以接近光速的速度传输，同时损耗极低、抗干扰能力强。
光纤按传输模式分为两大类：单模光纤和多模光纤。多模光纤的纤芯直径为50~62.5μm，允许多种模式的光同时传播，但模间色散较大，传输距离一般只有几公里；单模光纤的纤芯直径仅8~10μm，只允许一种模式的光通过，模间色散极小，适用于远程通讯。在1.31μm和1.55μm波长处，单模光纤分别达到零色散和最低损耗，这两个窗口也因此成为光通信的主力工作波段。
在AI数据中心中，光纤的角色发生了质的变化。据国盛证券测算，在NVIDIA DGX H100/H200 SuperPOD集群架构下，单机柜光纤消耗量是传统机柜的5到10倍以上。根据CRU数据，AI数据中心光纤光缆需求预计将从2024年的5%激增至2027年的30%。核心瓶颈在光棒（预制棒）环节，技术壁垒高、扩产周期长达18到24个月，直接锁定了行业的短期供给上限。
光模块：光电转换的枢纽
如果说光纤是高速公路，那光模块就是高速路口的“中转站”。我们的电脑、GPU、交换机，能识别和处理的是电信号，但适合远距离、高速率传输的是光信号。光模块的核心作用，就是完成这两种信号的双向转换：先把设备输出的电信号变成光信号，顺着光纤传输出去；等光信号到达目标设备，再还原成电信号，供设备处理计算。
行业里常说的800G、1.6T、3.2T，指的就是光模块的信息处理能力。目前，中国光模块厂商合计占据全球60%以上市场份额，在800G及以上高速光模块领域，市占率更是超过70%。海外头部云厂商2026年资本开支合计有望达到6600亿美元，几乎都聚焦在AI算力集群的建设上，光模块所在的网络传输环节正是核心投入重点。
光器件与光芯片：模块里的“心脏”与“零件”
光模块这个中转站不是一个空盒子，它的功能实现全靠内部大大小小的光器件支撑。光器件是所有用来处理光信号的基础元器件的统称——负责发光、收光的核心部件，用来放大光信号、合并拆分光信号的功能件，以及连接光纤的接头，都属于光器件的范畴。
而在所有光器件中，光芯片处于最核心的位置。它分为发射端芯片（电信号转光信号）和接收端芯片（光信号转电信号），直接决定了光模块的速率上限、能耗高低乃至量产成本。在高端光模块中，光芯片的成本占比接近50%，是行业公认的“卡脖子”环节。
光芯片中最关键的发光器件，目前主要有三条技术路线，各有各的适用场景：
DFB激光器（分布反馈激光器）在腔内集成了一个布拉格光栅，像一面“波长镜子”，只让特定波长的光谐振输出，实现单纵模。这是当前光通信最主流的激光器芯片。
EML激光器（电吸收调制激光器）本质上是一个DFB激光器和一个电吸收调制器的单片集成。它利用量子限制斯塔克效应实现高速信号调制，兼顾发光和高性能调制功能，工作于O波段和C波段，适用于数据中心内及跨数据中心互连场景。代价是结构更复杂、成本更高，且EAM存在3到5dB的插入损耗。
VCSEL（垂直腔面发射激光器）采用垂直谐振腔结构，激光垂直于芯片表面出射，材料以GaAs为主。它的优势是低功耗、低成本，但不适用于长距离通信，主要应用在数据中心内100米以内的短距互连场景。
从全球竞争格局来看，光通信芯片呈现明显的梯队差异。Broadcom、Lumentum、Coherent等欧美企业依靠多年技术沉淀处于第一梯队，在高速率EML芯片、复杂光集成芯片等高端产品领域拥有绝对优势。国内企业已在2.5G和10G光芯片领域掌握核心技术，但到了25G及以上的高端领域，国产化率仅为4%，替代空间非常广阔。目前全球高端光芯片产能缺口已扩大到25%至30%，预计短缺格局将持续到2027年。
硅光集成：用做芯片的方式做光器件
传统的光模块由一个个分立的光器件组装而成，体积大、成本高、一致性差。硅光芯片的出现，改变了这个局面。
硅光芯片，全称硅基光子集成芯片，核心思路是利用成熟的CMOS半导体工艺，在硅基晶圆上把激光器、调制器、探测器、光开关、光耦合器等所有光器件集成在同一块芯片上，实现光信号发射、调制、传输、接收、处理的全流程片上集成。传统光通信系统像一台“散装的收音机”，而硅光芯片则像一颗“高度集成的手机芯片”——它从底层改变了光通信的架构。
不过，硅基材料有一个天然短板：不能直接发光。因此当前主流的硅光方案采用“外置光源”策略——搭配外置CW激光器（工作在连续波模式下的DFB激光器）作为光源提供高功率连续光，硅光集成芯片则承担光的耦合、路由及高速信号调制等核心功能。
这套方案在系统级功耗上具有明显优势：无需TEC温控，集成度高，可同时集成无源器件、有源器件和集成电路，具备极强的功能拓展性。其应用场景也最为广泛，从芯片级互连到跨数据中心互连均可覆盖。
CPO：把“中转站”搬进“数据处理中心”
CPO（共封装光学）不是一个新的元器件，而是一种全新的设备设计与封装方案。
传统方案中，光模块是一个独立的、可插拔的标准化盒子，安装在交换机的外部端口，与设备内部的主芯片之间有一段不短的距离。速率越高，电信号在PCB走线上的损耗就越大，需要的驱动芯片也就越多，功耗随之攀升。

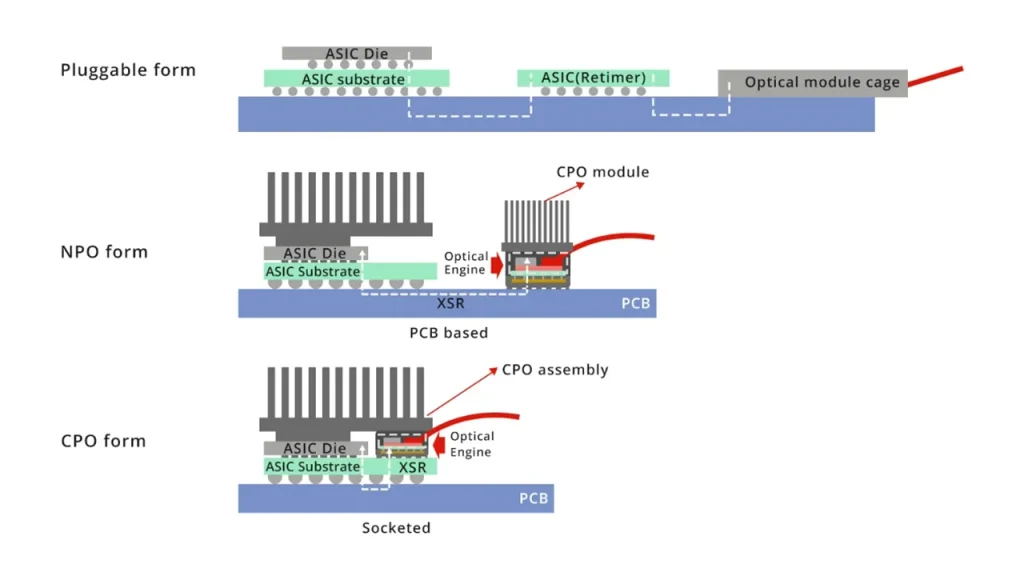

CPO的思路是从根源上解决这个问题：把光模块里负责处理光信号的核心部件（光引擎），和交换机的主芯片直接封装在同一块基板上。电信号的传输距离从几十厘米缩短到几厘米，信号损耗大幅降低，功耗自然就降下来了。据Cisco统计，对比可插拔方案，CPO方案能够使ASIC连接至光模块所需的功耗最多降低50%，使51.2T交换机总功耗降低25%至30%。
打个比方，传统方案像把发动机放在房间外面，通过长长的管道传递动力，路上损耗很大；CPO就是把发动机和传动装置直接装在一起，动力直接输出，损耗小、效率高。
CPO的落地离不开硅光技术的支撑。硅光芯片的工艺和数字芯片兼容，可以和交换芯片通过先进封装技术集成在一起。目前CPO仍处于从实验室走向量产的关键节点，英伟达已宣布规模部署CPO技术，2026年被视为CPO规模化落地的元年。
值得注意的是，CPO并没有创造全新的光通信逻辑，只是封装形式上的升级——光电转换的核心依然是光芯片、光器件和光学设计。它高度依赖硅光芯片，而硅光正是头部光模块厂商的核心储备；可插拔光模块的技术积累也可以直接平移到CPO方案中。
LPO：去掉DSP的“轻量级”方案
与CPO“改变封装形态”的思路不同，LPO（线性驱动可插拔光模块）走的是“做减法”的路线。
在传统高速光模块中，DSP芯片承担着数字时钟恢复、色散补偿、对抗信号失真等关键任务。但它的功耗和成本也很可观：在400G光模块中，一颗7nm DSP的功耗约为4W，占整个模块功耗的50%左右，BOM成本占比达到20%至40%。
LPO方案就是把光模块中的DSP/CDR芯片去掉，将相关功能集成到设备侧的交换芯片中，模块内只保留高线性度的驱动芯片和跨阻放大器，并分别集成连续时间线性均衡和均衡功能，对高速信号进行一定程度的补偿。
这一“减法”带来的收益很直接：根据Macom的数据，具有DSP功能的800G多模光模块功耗可超过13W，而LPO方案的800G多模光模块功耗低于4W。成本方面，800G光模块中DSP芯片成本约为50至70美元，去掉后系统总成本可下降约8%。
LPO的定位是“过渡技术”——它保留了可插拔的便利性，同时显著降低了功耗和成本，适合在CPO大规模成熟之前填补市场空白。LPO MSA组织已在2025年发布了每通道100Gb/s的单模光纤数据传输规范，为产业链的标准化奠定了基础。
光网络：DWDM与OTN
单根光纤的传输容量终归有限，要让一根光纤承载更多的数据，就需要用到波分复用技术。DWDM（密集波分复用）的核心思路是让不同波长的光信号在同一根光纤中并行传输，相当于把一条单车道公路拓宽为多车道高速。DWDM技术的商业应用速率已达到3.2Tb/s，这意味着通信网络可以实现平滑升级和演进。
但DWDM也有其局限：它在光域信号处理和业务调度方面能力不足，无法满足宽带数据业务对灵活调度的要求。OTN（光传送网）正是DWDM的演进产品。OTN以波分复用技术为基础，在光层组织网络，增加了OTN交换模块，实现了大颗粒带宽的复用、交叉和灵活配置调度。它由光通道层、光复用段层和光传输段层三层架构组成，能够提供传输、复用、路由、管理、监控和生存性等完整功能。
简单来说，DWDM解决的是“一根光纤传更多路”的问题，而OTN在此基础上进一步解决了“这些路怎么灵活调度和管理”的问题。两者配合，构成了现代光通信骨干网的基石。
产业链全景：各司其职的“光”之家族
回过头来看，这些看似眼花缭乱的“光”字辈名词，其实就是光通信体系里各司其职的不同环节：光纤是传输通道，光模块是光电转换枢纽，光器件是模块里的功能零件，光芯片是决定性能上限的核心引擎，硅光集成是用半导体工艺重塑光器件的技术路线，CPO和LPO是面向AI算力时代的不同封装演进方案，DWDM和OTN则是让光网络更高效、更智能的系统级技术。
理解这些概念的关键，在于把握它们之间的层次关系——从材料到器件，从器件到模块，从模块到系统，每一层都在为上一层提供支撑，每一层也都在AI算力需求的驱动下加速迭代。光通信的竞争，从来不是某一个环节的单点突破，而是从光芯片到光模块再到光网络的全链条协同演进。
